CHM格式

CHM格式为CHM头，CHM头节，内容三部分组成。

总体格式图：

初始化头包含了CHM的相关信息。格式如下：

0000：char [4]’ITSF’
0004：DWORD 3（版本号）
0008：DWORD 文件头总长度，包括标题节表和
以下数据。
000C：DWORD 1（未知）
0010：DWORD 时间戳。
被认为是一个大端的DWORD，它似乎包含
秒（MSB）和小数秒（第二个字节）。
第三个和第四个字节可能包含更多的小数
位。最后一个字节中的4个最低有效位是
不变。
0014：DWORD 语言代码：英文 0X0409，简体中文：0X0804
0018：GUID {7C01FD10-7BAA-11D0-9E0C-00A0-C922-E6EC}
0028：GUID {7C01FD11-7BAA-11D0-9E0C-00A0-C922-E6EC}

头节记录。它是2个条目，每个条目的长度为10个字节，具有以下格式：

0000：QWORD 头节的偏移量
0008：QWORD 头节的长度

这两个头节分别指向头节0和头节1，根据这两个头节的偏移量便可以读到两个头节。

内容节偏移。在版本2文件中，此数据不存在，因为内容部分紧跟在目录之后：

0000：QWORD 内容节的偏移量

头节0。此部分包含文件的总大小，而不是其他内容。

0000：DWORD 0X01FE（未知）
0004：DWORD 0（未知）
0008：QWORD 文件大小
0010：DWORD 0（未知）
0014：DWORD 0（未知）

头节1。.chm文件的核心部分：它包含的文件和信息的目录。

目录头：

0000：char [4]’ITSP’
0004：DWORD 版本号1
0008：DWORD 目录头的长度
000C：DWORD 0X0a（未知）
0010：DWORD 0X1000目录块大小
0014：DWORD 快速引用块密度，通常为2。
0018：DWORD 索引树的深度
1：没有索引，2：一层索引，以此类推。
001C：DWORD 根索引块的块号，如果没有则为-1
（尽管至少有一个文件有0，尽管没有
index chunk，可能是个bug。）
0020：DWORD 第一个PMGL（列表）块的块号
0024：DWORD 最后一个PMGL（列表）块的块号
0028：DWORD -1（未知）
002C：DWORD 目录块数（总计）
0030：DWORD Windows语言ID
0034：GUID {5D02926A-212E-11D0-9DF9-00A0C922E6EC}
0044：DWORD 0X54（这又是长度），同0X1000
0048：DWORD -1（未知）
004C：DWORD -1（未知）
0050：DWORD -1（未知）

目录头之后紧跟着目录块，有两种目录块：列表块和索引块，如果只有一个列表快，那么将没有索引块。

列表块：

0000：char [4]’PMGL’
0004：DWORD 结尾处的自由空间和/或quickref区域的长度目录块
0008：DWORD 始终为0。
000C：DWORD 读取时上一个列表块的块号
顺序目录（如果这是第一个列表块，则为-1）
0010：DWORD 读取时下一个列表块的块号
顺序目录（如果这是最后一个列表块，则为-1）
0014：目录列表条目（到quickref区域）排序方式根据文件名; 排序不区分大小写。

quickref区域是从块的末尾向后写入。对于文件中的每n个条目存在一个quickref条目，其中n被计算为1 +（1 << quickref density）。因此，对于密度= 2，n = 5。

其格式从后到前为：

Chunklen-0002：整个数据块中的项数
Chunklen-0004：从0项到n项之间的偏移量
Chunklen-0006：从0项到2n项之间的偏移量
……

目录列表条目的格式如下：

ENCINT：名字长度
UTF-8：编码的名称（UTF-8编码）
ENCINT：内容部分
ENCINT：偏移量
ENCINT：长度

偏移量是从文件解压缩之后的正文段开始计算的。长度也指解压后的长度。

目录中表示的文件有两种：用户数据和格式相关文件。与格式相关的文件具有以“::”开头的名称，用户数据文件的名称以“/”开头。

索引块：

0000：char [4]’PMGI’
0004：DWORD 目录块末尾的quickref / free（空余）区域的长度
0008：目录索引项

PMGI中的quickref区域与PMGL中的相同，当索引块的层次较高时，将不再存储数据块号而是存储下一层的索引号。

目录索引项的格式如下：

ENCINT：名字长度
UTF-8：名称（UTF-8编码）
ENCINT：以此名称开始的列表块的块号

内容：

在版本3中，内容通常紧跟在文件头之后，并且位于文件头表之后的DWORD指示的位置。在版本2中，内容紧跟在文件头之后。目录中的所有内容部分0位置都与该点相关。其他内容部分存储在内容部分0中。而且所有此文件夹中的正文部分的第0段都放在这个位置上。其他的正文段都在这个正文段里面。

名单列表文件

在内容部分0和目录中存在名为“:: DataSpace / NameList”的文件。此文件包含所有内容部分的名称。格式如下：

0000：WORD 文件长度，用文字表示
0002：WORD 文件中的条目数

每个条目：
0000：WORD 单词中的名称长度，不包括终止null
0002：WORD 。以0表示所有entry的结束。名称的编码类似于UFT-16。段的名称目前为止只有两种,Uncompressed和MSCompressed,分别表示未压缩文件和Microsoft LZX压缩算法压缩的文件。
xxxx：WORD 0

Section_data：
对于段落编号不为0的段落，还有另一个文件：DataSpace / Storage / / Content，它存储段落的压缩信息。因此，在解析非零段落时，需要两个步骤。第一步是获取第，并获取段落名称。第二步是使用段落名称查找相应的段落。

其余与格式相关的文件: ::DataSpace/Storage//ControlData

共0x20个字节,存储关于压缩的信息:

参考链接：

https://wenku.baidu.com/view/c2f81e21aaea998fcc220e22.html?pn=1

http://www.pythonclub.org/python-files/chm-format

shrinkResources去除无用资源原理

开启shrinkResources后，打包过程会新增task transformClassesWithShrinkResFor{variant}，gradle1.5之后只需要注册一个tranform就会产生一个对应的task，查看源码发现对应的tranfrom在com.android.build.gradle.internal.transforms.ShrinkResourcesTransform，此类中调用com.android.build.gradle.tasks.ResourceUsageAnalyzer的analyze方法进行分析无用资源。

ResourceUsageAnalyzer：

该类的开头有这么一段话：

<span style="color: #008000;">/**</span><span style="color: #008000;">
 * Class responsible for searching through a Gradle built tree (after resource merging, compilation
 * and shrinking has been completed, but before final .apk assembly), which figures out which
 * resources if any are unused, and removes them.
 *
 * <p>It does this by examining
 *
 * <ul>
 *   <li>The merged manifest, to find root resource references (such as drawables used for activity
 *       icons)
 *   <li>The merged R class (to find the actual integer constants assigned to resources)
 *   <li>The ProGuard mapping files (to find the mapping from original symbol names to short names)*
 *   <li>The merged resources (to find which resources reference other resources, e.g. drawable
 *       state lists including other drawables, or layouts including other layouts, or styles
 *       referencing other drawables, or menus items including action layouts, etc.)
 *   <li>The shrinked output classes (to find resource references in code that are actually
 *       reachable)
 * </ul>
 *
 * From all this, it builds up a reference graph, and based on the root references (e.g. from the
 * manifest and from the remaining code) it computes which resources are actually reachable in the
 * app, and anything that is not reachable is then marked for deletion.
 *
 * <p>A resource is referenced in code if either the field R.type.name is referenced (which is the
 * case for non-final resource references, e.g. in libraries), or if the corresponding int value is
 * referenced (for final resource values). We check this by looking at the shrinked output classes
 * with an ASM visitor. One complication is that code can also call {</span><span style="color: #808080;">@code</span><span style="color: #008000;">
 * Resources#getIdentifier(String,String,String)} where they can pass in the names of resources to
 * look up. To handle this scenario, we use the ClassVisitor to see if there are any calls to the
 * specific {</span><span style="color: #808080;">@code</span><span style="color: #008000;"> Resources#getIdentifier} method. If not, great, the usage analysis is completely
 * accurate. If we <b>do</b> find one, we check <b>all</b> the string constants found anywhere in
 * the app, and look to see if any look relevant. For example, if we find the string "string/foo" or
 * "my.pkg:string/foo", we will then mark the string resource named foo (if any) as potentially
 * used. Similarly, if we find just "foo" or "/foo", we will mark <b>all</b> resources named "foo"
 * as potentially used. However, if the string is "bar/foo" or " foo " these strings are ignored.
 * This means we can potentially miss resources usages where the resource name is completed computed
 * (e.g. by concatenating individual characters or taking substrings of strings that do not look
 * like resource names), but that seems extremely unlikely to be a real-world scenario.
 *
 * <p>Analyzing dex files is also supported. It follows the same rules as analyzing class files.
 *
 * <p>For now, for reasons detailed in the code, this only applies to file-based resources like
 * layouts, menus and drawables, not value-based resources like strings and dimensions.
 </span><span style="color: #008000;">*/</span>

/**

* Class responsible for searching through a Gradle built tree (after resource merging, compilation

* and shrinking has been completed, but before final .apk assembly), which figures out which

* resources if any are unused, and removes them.

* It does this by examining

* <ul>

* <li>The merged manifest, to find root resource references (such as drawables used for activity

* icons)

* <li>The merged R class (to find the actual integer constants assigned to resources)

* <li>The ProGuard mapping files (to find the mapping from original symbol names to short names)*

* <li>The merged resources (to find which resources reference other resources, e.g. drawable

* state lists including other drawables, or layouts including other layouts, or styles

* referencing other drawables, or menus items including action layouts, etc.)

* <li>The shrinked output classes (to find resource references in code that are actually

* reachable)

* </ul>

* From all this, it builds up a reference graph, and based on the root references (e.g. from the

* manifest and from the remaining code) it computes which resources are actually reachable in the

* app, and anything that is not reachable is then marked for deletion.

* A resource is referenced in code if either the field R.type.name is referenced (which is the

* case for non-final resource references, e.g. in libraries), or if the corresponding int value is

* referenced (for final resource values). We check this by looking at the shrinked output classes

* with an ASM visitor. One complication is that code can also call {@code

* Resources#getIdentifier(String,String,String)} where they can pass in the names of resources to

* look up. To handle this scenario, we use the ClassVisitor to see if there are any calls to the

* specific {@code Resources#getIdentifier} method. If not, great, the usage analysis is completely

* accurate. If we do find one, we check all the string constants found anywhere in

* the app, and look to see if any look relevant. For example, if we find the string "string/foo" or

* "my.pkg:string/foo", we will then mark the string resource named foo (if any) as potentially

* used. Similarly, if we find just "foo" or "/foo", we will mark all resources named "foo"

* as potentially used. However, if the string is "bar/foo" or " foo " these strings are ignored.

* This means we can potentially miss resources usages where the resource name is completed computed

* (e.g. by concatenating individual characters or taking substrings of strings that do not look

* like resource names), but that seems extremely unlikely to be a real-world scenario.

* Analyzing dex files is also supported. It follows the same rules as analyzing class files.

* For now, for reasons detailed in the code, this only applies to file-based resources like

* layouts, menus and drawables, not value-based resources like strings and dimensions.

*/

我翻译一下这段：

这个类负责搜索一颗gradle构建树（在合并资源，编译，压缩已经完成之后，最终的apk组装之前），这颗构建树确定了那些资源是未使用的，并将其删除。

它通过检查做到这一点：

合并的清单，用于查找根资源引用（例如启动图标）
合并的R类（查找分配给资源的实际整数常量）
混淆映射文件（找到原始名称到混淆后短名称的一个映射）
合并的资源（用于查找哪些资源引用其他资源，例如包括其他other drawables的drawable state lists，或包括其他布局的布局，或引用其他drawables的styles，或包括布局文件的菜单项等）
缩小的输出类（在代码中查找实际可访问的资源引用）

所有的这些，构建了一个引用图，并基于根引用（例如来自清单与剩余代码），它计算出了在app中哪些资源是实际可达的，然后将任何无法访问的内容标记为删除。

如果文件R.type.name被引用（非最终资源引用，例如在库中），或者在代码中引用相应的int值，我们通过ASM查看输出的代码来检查这一点。有一个复杂的问题是代码可以通过Resources#getIdentifier(String,String,String)，通过传递资源的名称去查查找资源，为了处理这种情况，我们使用ClassVisitor来查看是否有对特定Resources#getIdentifier方法的任何调用。如果没有，很好，使用分析是完全准确的。如果我们找到一个，我们检查所有在应用程序中的任何位置找到的字符串常量，并查看是否有看起来有关。例如，如果我们找到字符串“string / foo”或“my.pkg：string / foo”，我们将标记名为foo的字符串资源（如果有）作为可能使用的字符串资源。

 <span style="color: #0000ff;">public</span> <span style="color: #0000ff;">void</span> analyze() <span style="color: #0000ff;">throws</span><span style="color: #000000;"> IOException, ParserConfigurationException, SAXException {
        gatherResourceValues(mResourceClassDir);
        recordMapping(mProguardMapping);

        </span><span style="color: #0000ff;">for</span><span style="color: #000000;"> (File jarOrDir : mClasses) {
            recordClassUsages(jarOrDir);
        }

        recordManifestUsages(mMergedManifest);
        recordResources(mMergedResourceDir);
        keepPossiblyReferencedResources();
        dumpReferences();
        mModel.processToolsAttributes();
        mUnused </span>=<span style="color: #000000;"> mModel.findUnused();
    }</span>

public void analyze() throws IOException, ParserConfigurationException, SAXException {

gatherResourceValues(mResourceClassDir);

recordMapping(mProguardMapping);

for (File jarOrDir : mClasses) {

recordClassUsages(jarOrDir);

}

recordManifestUsages(mMergedManifest);

recordResources(mMergedResourceDir);

keepPossiblyReferencedResources();

dumpReferences();

mModel.processToolsAttributes();

mUnused = mModel.findUnused();

}

一：

<span style="color: #0000ff;">private</span> <span style="color: #0000ff;">void</span> gatherResourceValues(File file) <span style="color: #0000ff;">throws</span><span style="color: #000000;"> IOException {
        </span><span style="color: #0000ff;">if</span><span style="color: #000000;"> (file.isDirectory()) {
            File[] children </span>=<span style="color: #000000;"> file.listFiles();
            </span><span style="color: #0000ff;">if</span> (children != <span style="color: #0000ff;">null</span><span style="color: #000000;">) {
                </span><span style="color: #0000ff;">for</span><span style="color: #000000;"> (File child : children) {
                    gatherResourceValues(child);
                }
            }
        } </span><span style="color: #0000ff;">else</span> <span style="color: #0000ff;">if</span> (file.isFile() &&<span style="color: #000000;"> file.getName().equals(SdkConstants.FN_RESOURCE_CLASS)) {
            parseResourceClass(file);
        }
    }</span>

private void gatherResourceValues(File file) throws IOException {

if (file.isDirectory()) {

File[] children = file.listFiles();

if (children != null) {

for (File child : children) {

gatherResourceValues(child);

}

} else if (file.isFile() && file.getName().equals(SdkConstants.FN_RESOURCE_CLASS)) {

parseResourceClass(file);

}

}

SdkConstants.FN_RESOURCE_CLASS = R.java

可以看出它找到的是R.java文件，然后调用parseResourceClass(file);方法，将R.java中的资源都标记为可达，加入表中。

recordMapping(mProguardMapping)

解析混淆文件，将现在的把映射存于表中

recordManifestUsages(mMergedManifest);

分析Manifest文件，将找到的引用标记为可达，例如：启动图标

AndResGuard的使用

AndResGuard是何物？

AndResGuard是一个帮助你缩小APK大小的工具，他的原理类似Java Proguard，但是只针对资源。他会将原本冗长的资源路径变短，例如将res/drawable/wechat变为r/d/a。一般用于给apk瘦身。

具体请看：

https://github.com/shwenzhang/AndResGuard/blob/master/README.zh-cn.md

我们解压缩apk后可以看到这个文件

resources.arsc

这个文件是编译后的二进制资源文件，里面是id-name-value的一个map，即id与资源名称的一个映射，如：

AndResGuard。它将资源的名称进行了混淆，所以可以用它对resources.arsc进行优化，只是具体优化效果与编码方式、id数量、平均减少命名长度有关。

例如：

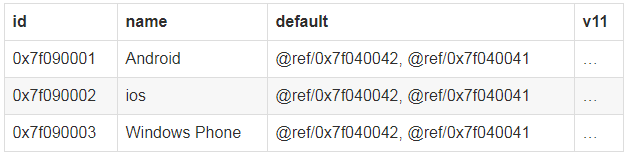

表一：

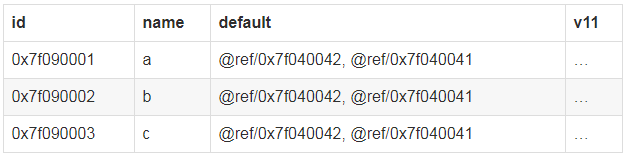

表二：

表二是经过优化后的，我们一眼就可以知道表2肯定比表1存储的字符要小，所以整个文件的大小肯定也要小一些，因此就达到了瘦身的效果。

总的来说它可以将res/drawable/activity_advanced_setting_for_test变为r/d/a，达到混淆与减少体积的效果，也增加了反编译后阅读代码的难度，安全性高。

那么怎么使用呢？

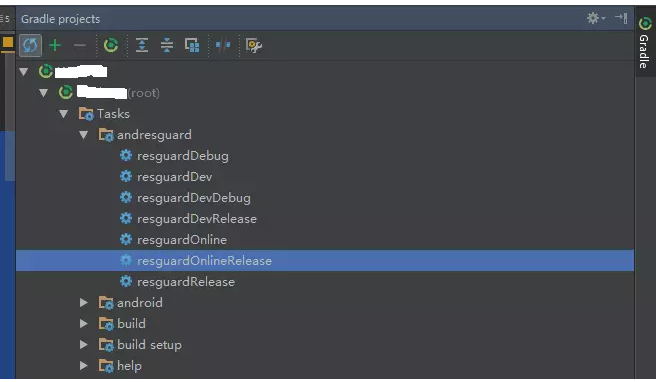

第一种方式：AS集成

1、在项目的build.gradle中添加依赖如下：

<span style="color: #000000;">buildscript {
    repositories {
        jcenter()
    }

    dependencies {
        classpath </span>'com.android.tools.build:gradle:2.2.3'<span style="color: #000000;">
        classpath </span>'com.tencent.mm:AndResGuard-gradle-plugin:1.1.16'<span style="color: #000000;">
    }
}</span>

buildscript {

repositories {

jcenter()

}

dependencies {

classpath 'com.android.tools.build:gradle:2.2.3'

classpath 'com.tencent.mm:AndResGuard-gradle-plugin:1.1.16'

}

}

2、在app下建立gradle文件and_res_guard.gradle，里面的内容如下：

apply plugin: 'AndResGuard'<span style="color: #000000;">

andResGuard {<br />    <span style="color: #008000;">//mappingFile = file("./resource_mapping.txt")</span>
    mappingFile </span>= <span style="color: #0000ff;">null<br /></span><span style="color: #000000;"><span style="color: #008000;">    //使用7Zip压缩</span>
    use7zip </span>= <span style="color: #0000ff;">true</span><span style="color: #000000;">
    useSign </span>= <span style="color: #0000ff;">true<br />    <br /></span><span style="color: #000000;"><span style="color: #008000;">    //打开这个开关的话，会keep住所有资源的原始路径，值混淆名称</span>
    keepRoot </span>= <span style="color: #0000ff;">false</span><span style="color: #000000;">
    compressFilePattern </span>=<span style="color: #000000;"> [
            </span>"*.png"<span style="color: #000000;">,
            </span>"*.jpg"<span style="color: #000000;">,
            </span>"*.jpeg"<span style="color: #000000;">,
            </span>"*.gif"<span style="color: #000000;">,
            </span>"resources.arsc"<span style="color: #000000;">
    ]
    whiteList </span>=<span style="color: #000000;"> [
            </span><span style="color: #008000;">//</span><span style="color: #008000;"> your icon</span>
            "R.drawable.icon"<span style="color: #000000;">,
            </span><span style="color: #008000;">//</span><span style="color: #008000;"> for fabric</span>
            "R.string.com.crashlytics.*"<span style="color: #000000;">,
            </span><span style="color: #008000;">//</span><span style="color: #008000;"> for umeng update</span>
            "R.string.tb_*"<span style="color: #000000;">,
            </span>"R.layout.tb_*"<span style="color: #000000;">,
            </span>"R.drawable.tb_*"<span style="color: #000000;">,
            </span>"R.drawable.u1*"<span style="color: #000000;">,
            </span>"R.drawable.u2*"<span style="color: #000000;">,
            </span>"R.color.tb_*"<span style="color: #000000;">,
            </span><span style="color: #008000;">//</span><span style="color: #008000;"> umeng share for sina</span>
            "R.drawable.sina*"<span style="color: #000000;">,
            </span><span style="color: #008000;">//</span><span style="color: #008000;"> for google-services.json</span>
            "R.string.google_app_id"<span style="color: #000000;">,
            </span>"R.string.gcm_defaultSenderId"<span style="color: #000000;">,
            </span>"R.string.default_web_client_id"<span style="color: #000000;">,
            </span>"R.string.ga_trackingId"<span style="color: #000000;">,
            </span>"R.string.firebase_database_url"<span style="color: #000000;">,
            </span>"R.string.google_api_key"<span style="color: #000000;">,
            </span>"R.string.google_crash_reporting_api_key"<span style="color: #000000;">,

            </span><span style="color: #008000;">//</span><span style="color: #008000;">友盟</span>
            "R.string.umeng*"<span style="color: #000000;">,
            </span>"R.string.UM*"<span style="color: #000000;">,
            </span>"R.layout.umeng*"<span style="color: #000000;">,
            </span>"R.drawable.umeng*"<span style="color: #000000;">,
            </span>"R.id.umeng*"<span style="color: #000000;">,
            </span>"R.anim.umeng*"<span style="color: #000000;">,
            </span>"R.color.umeng*"<span style="color: #000000;">,
            </span>"R.style.*UM*"<span style="color: #000000;">,
            </span>"R.style.umeng*"<span style="color: #000000;">,
    ]

    sevenzip {
        artifact </span>= 'com.tencent.mm:SevenZip:1.2.10'
        <span style="color: #008000;">//</span><span style="color: #008000;">path = "/usr/local/bin/7za"</span>
<span style="color: #000000;">    }
}</span>

apply plugin: 'AndResGuard'

andResGuard { //mappingFile = file("./resource_mapping.txt")

mappingFile = null //使用7Zip压缩

use7zip = true

useSign = true //打开这个开关的话，会keep住所有资源的原始路径，值混淆名称

keepRoot = false

compressFilePattern = [

"*.png",

"*.jpg",

"*.jpeg",

"*.gif",

"resources.arsc"

]

whiteList = [

// your icon

"R.drawable.icon",

// for fabric

"R.string.com.crashlytics.*",

// for umeng update

"R.string.tb_*",

"R.layout.tb_*",

"R.drawable.tb_*",

"R.drawable.u1*",

"R.drawable.u2*",

"R.color.tb_*",

// umeng share for sina

"R.drawable.sina*",

// for google-services.json

"R.string.google_app_id",

"R.string.gcm_defaultSenderId",

"R.string.default_web_client_id",

"R.string.ga_trackingId",

"R.string.firebase_database_url",

"R.string.google_api_key",

"R.string.google_crash_reporting_api_key",

//友盟

"R.string.umeng*",

"R.string.UM*",

"R.layout.umeng*",

"R.drawable.umeng*",

"R.id.umeng*",

"R.anim.umeng*",

"R.color.umeng*",

"R.style.*UM*",

"R.style.umeng*",

]

sevenzip {

artifact = 'com.tencent.mm:SevenZip:1.2.10'

//path = "/usr/local/bin/7za"

}

}

其中whiteList（白名单）中指定不需要进行混淆的资源路径规则，所有使用getIdentifier访问的资源都需要加入白名单，因为使用这种方式访问的资源，在代码中写死了id，比如：

int mipmapId = getResources().getIdentifier(“ic_launcher”, “mipmap”, getPackageName());，如果不加入白名单的话会报找不到资源的错误。

还有一些第三方SDK，因为有些SDK的代码中也用这种方式引用到对应的资源文件，如果对其进行混淆，会导致找不到对应资源文件，出现crash，所以不能对其资源文件进行混淆。像友盟这种喜欢用反射获取资源的SDK就是一个坑（友盟的SDK就是坑王）！对于app启动图标这样的icon可以不做混淆，推荐将其放入白名单里。

可以在white_list.md查看更多sdk的白名单配置，也欢迎大家PR自己的白名单

compressFilePattern和compressFilePattern中的通配符支持? + *

<span style="font-family: 楷体; font-size: 15px;"><code>?	Zero or one character
*	Zero or more of character
+	One or more of character<br /></code></span>

<code>? Zero or one character

* Zero or more of character

+ One or more of character </code>

白名单机制只作用于资源的specsName，不会keep住资源的路径。如果想keep住资源原有的物理路径，可以使用mappingFile。例如我想keep住icon所有folder，可以在mappingFile指向的文件添加：

<span style="color: #000000;">res path mapping:
    res</span>/mipmap-hdpi-v4 -> res/mipmap-hdpi-<span style="color: #000000;">v4
    res</span>/mipmap-mdpi-v4 -> res/mipmap-mdpi-<span style="color: #000000;">v4
    res</span>/mipmap-xhdpi-v4 -> res/mipmap-xhdpi-<span style="color: #000000;">v4
    res</span>/mipmap-xxhdpi-v4 -> res/mipmap-xxhdpi-<span style="color: #000000;">v4
    res</span>/mipmap-xxxhdpi-v4 -> res/mipmap-xxxhdpi-v4

res path mapping:

res/mipmap-hdpi-v4 -> res/mipmap-hdpi-v4

res/mipmap-mdpi-v4 -> res/mipmap-mdpi-v4

res/mipmap-xhdpi-v4 -> res/mipmap-xhdpi-v4

res/mipmap-xxhdpi-v4 -> res/mipmap-xxhdpi-v4

res/mipmap-xxxhdpi-v4 -> res/mipmap-xxxhdpi-v4

注意！

如果不是对APK size有极致的需求，请不要把resource.asrc添加进compressFilePattern. (#84 #233)
对于发布于Google Play的APP，建议不要使用7Zip压缩，因为这个会导致Google Play的优化Patch算法失效. (#233)

3、在app的build.gradle中引入：

apply from: 'and_res_guard.gradle'

1	apply from: 'and_res_guard.gradle'

编译一下便可以在gradle的task任务列表里看到混淆任务

使用：

双击对应的task可以编译debug包，release包。混淆后的apk生成在build/output/apk/AndResGuard_*目录中，默认会生成4种apk，我们选择签名、压缩、对齐后的apk即可，后缀名是*_signed_7zip_aligned.apk

第二种方式：指令集成

1、下载AndResGuard过程：

https://github.com/shwenzhang/AndResGuard

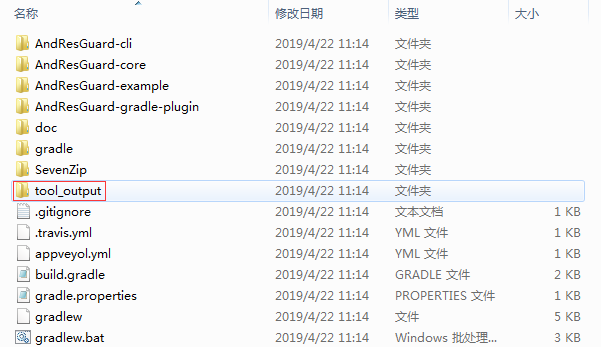

2、解压，可以看到这个文件，进入这个文件：

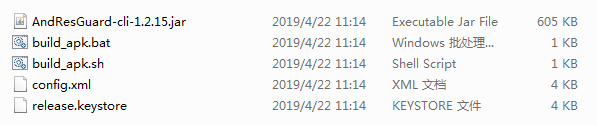

文件夹里面有这么一些东西：

文件作用：

jar包：用来执行命令的时候使用

build_apk.bat :windows执行脚本

set jdkpath=D:\Program Files\Java\jdk1.7<span style="color: #000000;">.0_79\bin\java.exe
set storepath</span>=<span style="color: #000000;">release.keystore
set storepass</span>=<span style="color: #000000;">testres
set keypass</span>=<span style="color: #000000;">testres
set alias</span>=<span style="color: #000000;">testres
set zipalign</span>=D:\soft\dev\android\sdk\build-tools\23.0.2<span style="color: #000000;">\zipalign.exe
</span>"%jdkpath%" -jar AndResGuard-cli-1.2.15.jar input.apk -config config.xml -out outapk -signature "%storepath%" "%storepass%" "%keypass%" "%alias%" -zipalign "%zipalign%"<span style="color: #000000;">
pause</span>

set jdkpath=D:\Program Files\Java\jdk1.7.0_79\bin\java.exe

set storepath=release.keystore

set storepass=testres

set keypass=testres

set alias=testres

set zipalign=D:\soft\dev\android\sdk\build-tools\23.0.2\zipalign.exe

"%jdkpath%" -jar AndResGuard-cli-1.2.15.jar input.apk -config config.xml -out outapk -signature "%storepath%" "%storepass%" "%keypass%" "%alias%" -zipalign "%zipalign%"

pause

build_apk.sh:linux执行脚本，由于我使用的是windows系统，所以就。

谈谈Fragment中的onActivityResult

大家或许有遇到这个神坑，在Fragment中使用startActivityForResult能够成功，可是在Fragment中的onActivityResult却无法被调用。一不注意就让人一夜愁白了头。苦经探索（当然包括亲爱的百度和谷歌），终于总结出了一些规律。

在Fragment中使用startActivityForResult之后，onActivityResult的调用是从activity中开始的（即会先调用activity中的onActivityResult）。

一.只嵌套了一层Fragment（比如activity中使用了viewPager，viewPager中添加了几个Fragment）

在这种情况下要注意几个点：

1.在Fragment中使用startActivityForResult的时候，不要使用getActivity().startActivityForResult,而是应该直接使startActivityForResult()。

2.如果activity中重写了onActivityResult，那么activity中的onActivityResult一定要加上super.onActivityResult(requestCode, resultCode, data)。

如果违反了上面两种情况，那么onActivityResult只能够传递到activity中的，无法传递到Fragment中的。

没有违反上面两种情况的前提下，可以直接在Fragment中使用startActivityForResult和onActivityResult，和在activity中使用的一样。

二.嵌套多层Fragment（比如activity中使用了viewPager，viewPager中添加了几个Fragment，即第一层Fragment。其中一个Fragment又使用了一个ViewPager，这个ViewPager又加入了几个Fragment，即第二层Fragment）

在这种情况下activity中的onActivityResult调用无法传到第二层Fragment中。自己动手丰衣足食，我们只有手动传了。

package neo.door.main;

import java.util.List;

import android.content.Intent;
import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentActivity;
import android.support.v4.app.FragmentManager;
import android.util.Log;

public class MyBaseFragmentActivity extends FragmentActivity
{
    private String TAG="MyBaseFragmentActivity";
    @Override
    protected void onActivityResult(int requestCode, int resultCode, Intent data)
    {
        super.onActivityResult(requestCode, resultCode, data);
        FragmentManager fragmentManager=getSupportFragmentManager();
        for(int indext=0;indext<fragmentManager.getFragments().size();indext++)
        {
            Fragment fragment=fragmentManager.getFragments().get(indext); //找到第一层Fragment
            if(fragment==null)
                 Log.w(TAG, "Activity result no fragment exists for index: 0x"
                         + Integer.toHexString(requestCode));
            else
                handleResult(fragment,requestCode,resultCode,data);
        }
    }
    /**
     * 递归调用，对所有的子Fragment生效
     * @param fragment
     * @param requestCode
     * @param resultCode
     * @param data
     */
    private void handleResult(Fragment fragment,int requestCode,int resultCode,Intent data)
    {
        fragment.onActivityResult(requestCode, resultCode, data);//调用每个Fragment的onActivityResult
        Log.e(TAG, "MyBaseFragmentActivity");
        List<Fragment> childFragment = fragment.getChildFragmentManager().getFragments(); //找到第二层Fragment
        if(childFragment!=null)
            for(Fragment f:childFragment)
                if(f!=null)
                {
                    handleResult(f, requestCode, resultCode, data);
                }
        if(childFragment==null)
            Log.e(TAG, "MyBaseFragmentActivity1111");
    }

}

package neo.door.main;

import java.util.List;

import android.content.Intent;

import android.support.v4.app.Fragment;

import android.support.v4.app.FragmentActivity;

import android.support.v4.app.FragmentManager;

import android.util.Log;

public class MyBaseFragmentActivity extends FragmentActivity

{

private String TAG="MyBaseFragmentActivity";

@Override

protected void onActivityResult(int requestCode, int resultCode, Intent data)

{

super.onActivityResult(requestCode, resultCode, data);

FragmentManager fragmentManager=getSupportFragmentManager();

for(int indext=0;indext<fragmentManager.getFragments().size();indext++)

{

Fragment fragment=fragmentManager.getFragments().get(indext); //找到第一层Fragment

if(fragment==null)

Log.w(TAG, "Activity result no fragment exists for index: 0x"

+ Integer.toHexString(requestCode));

else

handleResult(fragment,requestCode,resultCode,data);

}

/**

* 递归调用，对所有的子Fragment生效

* @param fragment

* @param requestCode

* @param resultCode

* @param data

private void handleResult(Fragment fragment,int requestCode,int resultCode,Intent data)

{

fragment.onActivityResult(requestCode, resultCode, data);//调用每个Fragment的onActivityResult

Log.e(TAG, "MyBaseFragmentActivity");

List<Fragment> childFragment = fragment.getChildFragmentManager().getFragments(); //找到第二层Fragment

if(childFragment!=null)

for(Fragment f:childFragment)

if(f!=null)

{

handleResult(f, requestCode, resultCode, data);

}

if(childFragment==null)

Log.e(TAG, "MyBaseFragmentActivity1111");

}

让activity继承上面的MyBaseFragmentActivity 。这样就手动把onActivityResult的调用传递到每一层的每一个Fragment里面了。然后在每一个Fragment里面重写onActivityResult就行了，然后根据requestCode和resultCode来分别执行对应事件。

当然，不管是哪个Fragment调用startActivityForResult，onActivityResult的调用都会传递到每个Fragment中。

同样需要注意：

1.如果activity中重写了onActivityResult，那么activity中的onActivityResult一定要加上super.onActivityResult(requestCode, resultCode, data)，否则也无法传进Fragment中。

不过有点值得注意的是：

在所有的Fragment中若是直接使用startActivityForResult()，那么传到activity中的onActivityResult中的requestCode就会不对，resultCode是对的，当然，这样的话传到每个Fragment中的onActivityResult的requestCode也是不对的（这里大家留意一下，评论里有人说传到Fragment中的是对的）。若是用getActivity().startActivityForResult，则传出来的requestCode和rusultCode就都是对的。

当然若是直接按返回键返回，那么会自动给一个resultCode，这个resultCode和我们设定的是不一样的，因此在重写onActivityResult的时候需要判定resultCode。

由于我们是手动将activity中的onActivityResult的调用传进每一层的每一个Fragment中去的，所以不管在Fragment中是使用startActivityForResult()，还是使用getActivity().startActivityForResult，都没关系，使用getActivity().startActivityForResult不会出现activity中onActivityResult中的调用无法传进去的情况。会影响的只有requestCode。

转载请标明出处，维权必究：http://77blogs.com/?p=11
